Conexão ELM327 (conector OBDII)

Vídeo explicativo

O vídeo abaixo mostra como configurar e operar o Nero no Android. O procedimento de conexão e de operação nas outras plataformas (iOS e Windows) seguem os mesmo princípios.


Procedimento Bluetooth

  1. Verifique que o conector ELM é compatível com o Nero e a plataforma que você deseja operar. Detalhes na introdução.
  2. Conectar o adaptador ELM na tomada OBDII e virar a chave até ligar todo o sistema elétrico do veículo.
  3. Parear o conector ELM com o Bluetooth do celular ou computador. O PIN de pareamento é frequentemente “1234” ou “0000”.
  4. Após parear o ELM327 com sucesso, abrir o Nero e entrar na tela de configurações, mostrada na figura abaixo.
    Tela configurações adaptador bluetooth

    Tela configurações adaptador bluetooth

  1. Escolher o ELM327 no campo “Selecione o dispositivo Bluetooth Preferido” e retornar à tela inicial. No exemplo mostrado acima, o dispositivo se chama “OBDII”.
  2. Na tela inicial do app, clicar no botão vermelho (ᛒ) piscante localizado na barra superior à direita.
  3. Após a conexão com o ELM, o botão vermelho (ᛒ) muda sua cor para verde (ᛒ).
    Tela conexão bem sucedida

    Tela conexão bem sucedida

  4. Você está pronto para acessar a ECU do veículo.

Procedimento Wifi

  1. O conector wifi é compátivel com todas as plataformas, porém não é possível o acesso à internet enquanto esse está conectado.
  2. Conectar o adaptador ELM na tomada OBDII e virar a chave até ligar todo o sistema elétrico do veículo.
  3. Entre nas configurações do celular e conecte na wifi do adaptador.
  4. Uma vez a rede wifi conectada, abra a tela de configurações do Nero, selecione “WIFI” e altere o endereço IP e porta TCP, se necessário.

Normalmente os parâmetros iniciais do Nero são adequados. Na dúvida, deixe as configurações de fábrica.

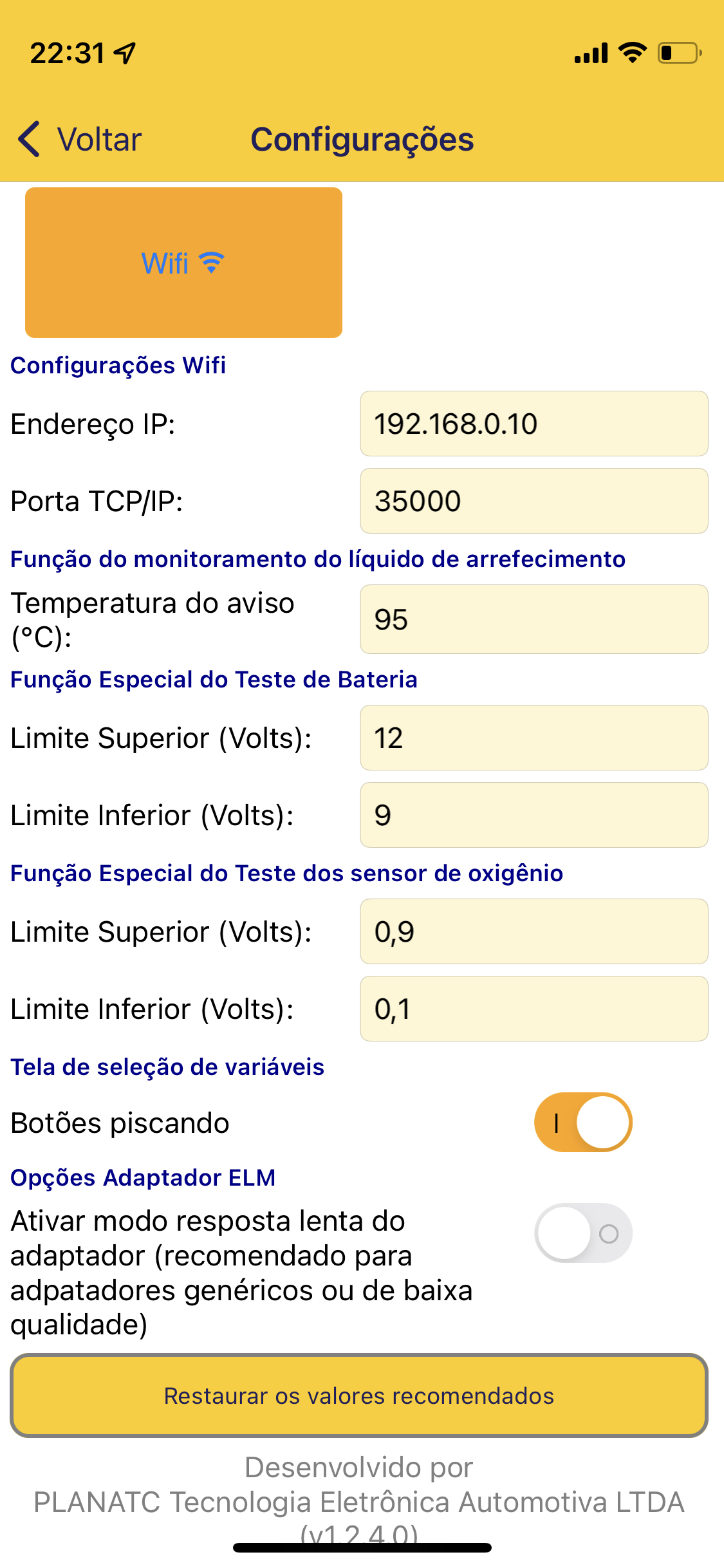

Tela configurações adaptador wifi

Tela configurações adaptador wifi

  1. Volte à tela inicial do app onde o texto “desconectado” aparece. Nesse momento, o Nero começa a identificar automaticamente o ELM.
  2. Uma vez validado, o status muda para “conectado”.
  3. Você está pronto para acessar a ECU do veículo.

Busca de protocolos

  1. Após a conexão de um adaptador ELM327 via Bluetooth ou Wifi, o botão de “Buscar protocolo” fica disponível. Clique nele para começar a busca de protocolos.
  2. Se o protocolo for suportado, o código aparecerá na tela.
    Tela protocolo encontrado

    Tela protocolo encontrado

  3. A partir desse momento, os outros botões são habilitados, sendo possível ver os dados ao vivo, ler e apagar códigos de falha (DTCs) e acessar às funções especiais.

Dados Ao Vivo

Favor verificar nosso vídeo para mais detalhes.


Ler e apagar de códigos de falha (DTCs)

Favor verificar nosso vídeo para mais detalhes.


Funções Especiais

Favor verificar nosso vídeo para mais detalhes.
